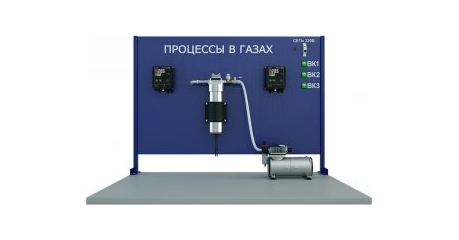

Изучение и термодинамический анализ политропных процессов

Лабораторная установка по численному и экспериментальному исследованию политропных процессов

Комплектация и технические характеристики:

• Лабораторный стол (габариты (ДхШхВ) не менее 1200х700х730 мм) с металлической надставкой (габариты (ДхШхВ) не менее 1000х100х700 мм) – 1 шт.,
• Пульт управления: не более 3 кнопок с подсветкой – однофазные выключатели на напряжение не менее 220 В с частотой не более 50 Гц, максимальный ток не менее 6А, однофазный автоматический выключатель на напряжение не менее 220 В с частотой не более 50 Гц, максимальный ток не более 20А, защита от короткого замыкания в цепи, индикаторная лампа – диодная лампа с преобразователем на напряжение не менее 220 В) – 1 комплект,
• Ёмкость (объем не менее 0,8 л) – 1 шт.,
• Нагреватель (максимальная мощность не менее 200 Вт) – 1 шт.,
• Воздушный компрессор (максимальная мощность не менее 500 Вт, с предохранительным клапаном, регулятором давления) – 1 шт.,
• Датчик давления (диапазон не менее чем от 0 до 700 кПа) – 2 шт.,
• Датчик температуры (диапазон не менее чем от -20 до 300°C) – 2 шт.,
• Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру (модуль подключения и усиления различных датчиков: температуры, давления, уровня, расхода, напряжения, тока. Входные диапазоны сигналов (не менее 4 диапазонов): не менее чем от 0 до 10 В, не менее чем от 0 до 1 В, не менее чем от 4 до 20 мА, не менее чем от -50 до +50 мВ, поддержка всех видов термопар и датчиков температуры. Протокол обмена с компьютерной измерительной системой – RS 485) – 1 шт.,
• Методические описания по проведению лабораторных работ и программное обеспечение – 1 комплект.

Лабораторная установка должна позволять проводить следующие практические работы:

• Непрерывное измерение давления, температуры и объема газа в камере;
• Автоматическое построение P-V и T-S диаграмм процесса;
• Автоматическое определение показателя политропы;
• Демонстрацию частных случаев политропного процесса (изохорный, изобарный, изотермический, адиабатный);
• Сравнение полученных данных с численным экспериментом.
